Stropní konstrukce
Stropní konstrukce je univerzálním řešením pro veškerou občanskou výstavbu. Svým nejdelším rozponem nosníku 7,6m se hodí i na průmyslové objekty. Velkou výhodou systému je cena. Stropní nosníky jsou až o polovinu lehčí než keramické, mají výborné fyzikální vlastnosti a spolu s betonovou zálivkou je strop z jednoho materiálu, který se dokonale propojí. Stropní konstrukce NEICO je tak bezpečná a je určena k ukládání na libovolné stěnové systémy. Její granulometrická struktura si zachovává ideální fyzikální vlastnosti a dobře váže další materiál.
Popis:
Stropní nosníky se ukládají na nosné zdivo s minimálním uložením 10 cm. Než začneme klást vložky, je potřeba nosníky podepřít dočasnými podporami. Stropní nosníky ukládáme podle výkresu skladby stropu. Přesné dodržení osové vzdálenosti mezi nosníky zajistíme položením první řady koncových stropních vložek na obou koncích nosníku. Jako věncovou výztuž lze využít produkt s označením GPN. Jeho použití ověřte s projektantem nebo statikem.
Stropní vložky
VST 10
VST 16
VST 20
Stropní nosníky
Sortiment stropních nosníků
| Označení výrobku | Rozměry d/š/v (mm) |
|---|---|
| Stropní nosník SN 1,0 | 1000 x 122 x 175 |
| Stropní nosník SN 1,2 | 1200 x 122 x 175 |
| Stropní nosník SN 1,4 | 1400 x 122 x 175 |
| Stropní nosník SN 1,6 | 1600 x 122 x 175 |
| Stropní nosník SN 1,8 | 1800 x 122 x 175 |
| Stropní nosník SN 2,0 | 2000 x 122 x 175 |
| Stropní nosník SN 2,2 | 2200 x 122 x 175 |
| Stropní nosník SN 2,4 | 2400 x 122 x 175 |
| Stropní nosník SN 2,6 | 2600 x 122 x 175 |
| Stropní nosník SN 2,8 | 2800 x 122 x 175 |
| Stropní nosník SN 3,0 | 3000 x 122 x 175 |
| Stropní nosník SN 3,2 | 3200 x 122 x 175 |
| Stropní nosník SN 3,4 | 3400 x 122 x 175 |
| Stropní nosník SN 3,6 | 3600 x 122 x 175 |
| Stropní nosník SN 3,8 | 3800 x 122 x 175 |
| Stropní nosník SN 4,0 | 4000 x 122 x 175 |
| Stropní nosník SN 4,2 | 4200 x 122 x 175 |
| Označení výrobku | Rozměry d/š/v (mm) |
|---|---|
| Stropní nosník SN 4,4 | 4400 x 122 x 175 |
| Stropní nosník SN 4,6 | 4600 x 122 x 175 |
| Stropní nosník SN 4,8 | 4800 x 122 x 175 |
| Stropní nosník SN 5,0 | 5000 x 122 x 175 |
| Stropní nosník SN 5,2 | 5200 x 122 x 175 |
| Stropní nosník SN 5,4 | 5400 x 122 x 175 |
| Stropní nosník SN 5,6 | 5600 x 122 x 175 |
| Stropní nosník SN 5,8 | 5800 x 122 x 175 |
| Stropní nosník SN 6,0 | 6000 x 122 x 175 |
| Stropní nosník SN 6,2 | 6200 x 122 x 175 |
| Stropní nosník SN 6,4 | 6400 x 122 x 175 |
| Stropní nosník SN 6,6 | 6600 x 122 x 175 |
| Stropní nosník SN 6,8 | 6800 x 122 x 175 |
| Stropní nosník SN 7,0 | 7000 x 122 x 175 |
| Stropní nosník SN 7,2 | 7200 x 122 x 175 |
| Stropní nosník SN 7,4 | 7400 x 122 x 175 |
| Stropní nosník SN 7,6 | 7600 x 122 x 175 |
Balkónové nosníky
Použití
Nosná izolační ložiska se používají k přerušení tepelného mostu u předsazených betonových konstrukcí.
Výhody
- Ideální pro betonové konstrukce
- Jednoduchá a rychlá montáž
- Minimum vyčnívajících prvků
- Výrobek oboustranně symetrický, strana balkonová a stropní je stejná
- Výborné tepelně-izolační vlastnosti
- Zaručená korozivzdornost – použitá nerezová ocel
- Modulové rozměry
- Snadné navrhování a vysoká únosnost
- Nízká cena
Technické údaje:
- Výška prvku 200mm a 240mm
- Délka prvku 1000,1200,1400,1600mm
- Tloušťka izolace 80mm
- Tepelný odpor R=2,2 m2k/W
Více informací na stránce ke stažení.
Věncová výztuž
Hotová věncová výztuž na stavby

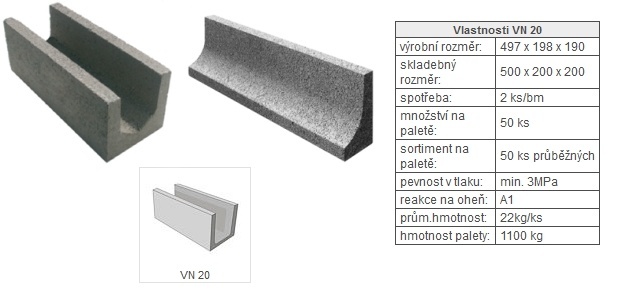

Věncovka VN20
Vizualizace okenního překladu - detail:
Dokumenty ke stažení
|
Neico prosty nosnik tabulky unosnosti.pdf (pdf, 136 KB) |
|
Osvědčení o shodě řízení výroby nosníky.pdf (pdf, 936 KB) |
|
|
NIL STATICKÉ PARAMETRY NEICO.pdf (pdf, 150 KB) |
|
Nosník + NIL DETAIL.pdf (pdf, 12 KB) |
|
|
Nosník + NIL - detail příčný.pdf (pdf, 24 KB) |
|
Nosník + NIL - detail podélný.pdf (pdf, 21 KB) |
|
|
Prohlášení o vlastnostech VST 2022.pdf (pdf, 722 KB) |
|
Prohlášení o vlastnostech SN 2022.pdf (pdf, 708 KB) |
|
|
Montážní návod 2024.1.pdf (pdf, 909 KB) |
